УСТРОЙСТВА КОНТРОЛЯ И ИНДИКАЦИИ ВАКУУМА

Устройства предназначены для автоматизации откачных систем любого вакуумного оборудования. Диапазон давлений – от 0,1 МПа до 0,2 мкПа

Применение Устройств контроля и индикации вакуума в вакуумных установках

Цена УКВ 40 000 – 70 000 руб в зависимости от комплектации

o Датчики ДВТ 3/0-006 и ДВЭ 0/7-007, используемые в составе УКВ, позволяют полностью перекрывать весь диапазон давлений от 0,1 МПа до 0,2 мкПа. По просьбе заказчика УКВ может комплектоваться датчиками «низкого» вакуума ДВТ 3/0-006– до 8 шт., датчиками «высокого» вакуума ДВЭ 0/7-007 – до 3 шт.

o Исполнения УКВ 3/7-006 и УКВ 3/0-007 позволяют потребителю самостоятельно доукомплектовать систему контроля вакуума вакуумного оборудования необходимым в зависимости от конкретной откачной системы количеством датчиков вакуума ДВТ 3/0-006 и ДВЭ 0/7-007 в пределах возможностей блока БПДВ 8-001.

o Устройства по своим техническим характеристикам превосходят вакуумметры 13 ВТЗ-003 и ВМБ-14, и позволяют заменять до 4 шт. 13 ВТЗ-003 и до 3 шт. ВМБ-14, или наборы вакуумметров ВТ 1-4 и ВМ 1-2.

o Имеется цифровая индикация в Па, напряжения в В по 2 регулируемым каналам блокировки на каждый датчик

o Имеется сигнализация аварийной ситуации по каждому из каналов.

o В настоящее время ведется разработка нового УКВ с улучшенными техническими характеристиками и наличием цифровых выходов.

o Срок гарантии 12 месяцев.

Выполняемые устройством функции:

УКВ 3/7-001 - контроль давления по четырем каналам в диапазоне от 0,1 Па до 0,1 МПа и контроль давления по одному каналу в диапазоне от 0,2 микроПа до 1 Па
УКВ 3/0-002 - контроль давления по восьми каналам в диапазоне от 0,1 Па до 0,1 МПа;
УКВ 3/7-003 - контроль давления по четырем каналам в диапазоне от 0,1 Па до 0,1 МПа и контроль давления по двум каналам в диапазоне от 0,2 микроПа до 1 Па;
УКВ 3/7-006 - контроль давления по одному каналу давления в диапазоне от 0,1 Па до 0,1 МПа и контроль давления по одному каналу в диапазоне от 0,2 микроПа до 1 Па;
УКВ 3/0-007 - контроль давления по двум каналам в диапазоне от 0,1 Па до 0,1 МПа.
Питание устройств осуществляется от однофазной сети переменного тока напряжением (220 ±22) В частоты (50 ±1) Гц.
Потребляемая мощность -100 ВА

ОКП

636910 1133 УКВ 3/7-001

636910 1134 УКВ 3/0-002

636910 1248 УKB 3/7-003

636910 1346 УKB 3/7-006

636910 1347 УКВ 3/0-007

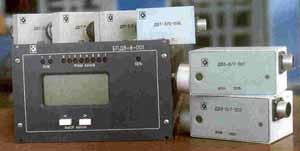

В комплект поставки устройств входят:

Наименование	Количество для исполнений
Наименование	УКВ 3/7-001	-003	-006	УКВ 3/0-002	-007
Блок питания датчиков вакуума БПДВ 8-001	1	1	1	1	1
Датчик вакуума терморезисторный ДВТ 3/0-006	4	4	1	8	2
Датчик вакуума электроразрядный ДВЭ 0/7-007	1	2	1	-	-

	Габаритные размеры, мм	Масса, кг
БПДВ 8-001	503x203x12	10
ДВТ 3/0-006	91x52x172	0,65кг
ДВЭ 0/7-007	240x90x95	2,45

Длина кабелей, соединяющих датчики с блоком БПДВ 7 м.
