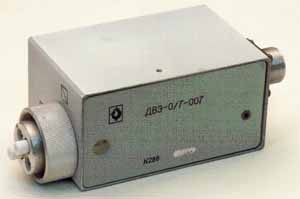

ДАТЧИК ВАКУУМА ЭЛЕКТРОРАЗРЯДНЫЙ
ДВЭ-0/7-007 3.472.003 ТУ.

Группа ОКП 4381 30

Предназначен для преобразования давления от 2·10-7 до 1 Па в электрический сигнал от 0 до + 10 В в автоматизированных вакуумных системах производственного назначения и является датчиком автоматики системы ГСП по ГОСТ 23222.


o Срок гарантии 12 месяцев.
  • В неавтоматизированных вакуумных системах может применяться совместно с блоком питания датчиков вакуума БПДВ-8-001.
  • Электронные схемы датчика и первичный преобразователь не имеет гальванической связи с вакуумной установкой, что повышает помехоустойчивость системы управления при использовании датчика ДВЭ.
  • Питание датчика осуществляется от источников постоянного тока напряжениями: минус (15 ± 0,2) В, плюс (15 ± 0,2 ) В и (24 ± 2 ) В.
  • Электрическая мощность - 11 ВА.
  • Обеспечивает непрерывную работу.





Габаритные размеры, мм

Масса, кг

Блок электроразрядного канала ДВЭ-0/7-007

159х60х78

0,7

Преобразователь манометрический ПММ-32-1

90х89х85

0,85

Кабель

7000

0,9

Применение Устройств контроля и индикации вакуума в вакуумных установках
