ВАКУУММЕТР ЭЛЕКТРОРАЗРЯДНЫЙ МАГНИТНЫЙ БЛОКИРОВОЧНЫЙ
ВМБ-1/8-001 3.476.008 ТУ.

ОКП 438130

Вакуумметр предназначен для измерения сверхвысокого вакуума в диапазоне от
1*10-8 до 0,1 Па и использования в качества датчика в автоматизированных вакуумно-технологических системах.

o Основная относительная погрешность измерения давления по аналоговому выходу 0…10 В не более:
минус 5 … + 100 % в диапазоне от 0,01 до 0,1 Па;
минус 40 .. + 80 % в диапазоне от 1*10-8 до 0,01 Па.

o Срок гарантии 12 месяцев.

o Вакуумметр допускает работу с кабелями длиной до 40 м.
  • Вакуумметр имеет 5 каналов блокировки, представляющих собой транзисторный ключ с открытым коллектором (максимальный ток не более 100 мА). 1 и 2 каналы блокировки имеют гистерезис (устанавливаемые пороги срабатывания и отпускания), 3, 4, 5 каналы гистерезиса не имеют.
  • Питание вакуумметра осуществляется от сети переменного тока напряжением 220 В ± 10 %, частотой 50 Гц, содержание гармоник не более 5 %.
  • Максимальная электрическая мощность - не более 45 ВА.

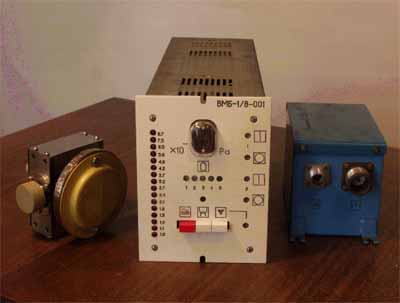

  • Вакуумметр состоит из блока измерительного, блока выносного, преобразователя ПММ-46 и кабелей для взаимного соединения.





Габаритные размеры, мм

Масса, кг

Блок измерительный

463х120х158

6,5

Блок выносной

190х90х104

2,2

Преобразователь

106х95х98

1,65
